Carro autónomo ESP32

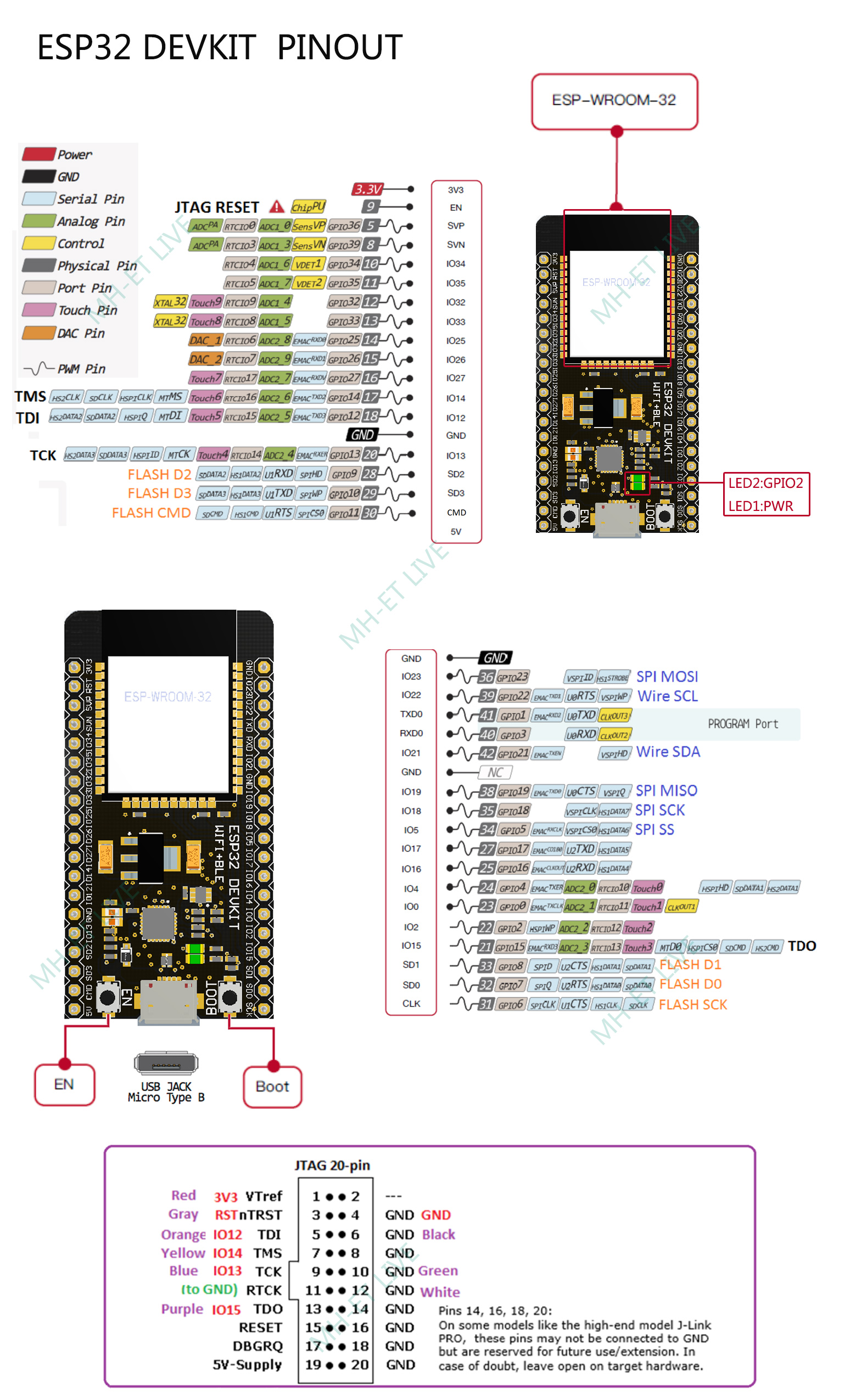

Carro autónomo basado en el tarjeta esp32 MH-ET LIVE

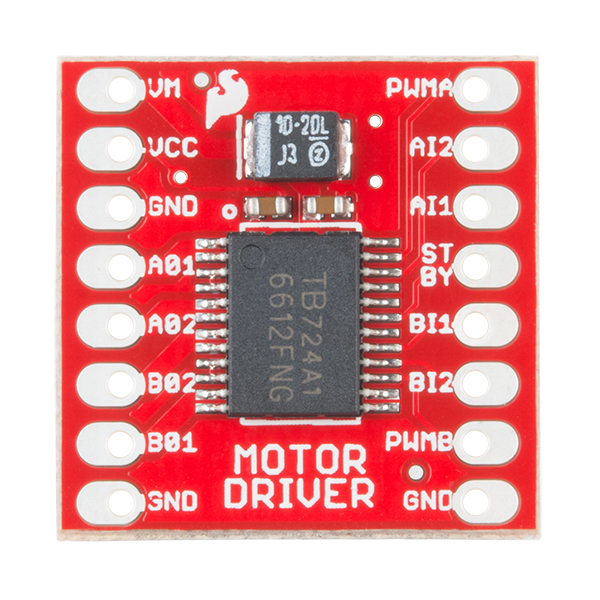

Para controlar los motores del carro usamos un driver TB6612FNG, el cual es un módulo que nos permite controlar 2 motores con una corriente de 1.2 A (3.2 A corriente pico) y un voltaje de 15 V

---

Conexiones:

TB6612FNG

PWMA --> GPIO36 --> 5
AI2  --> GPIO39 --> 8
AI1  --> GPIO34 --> 10
STBY --> GPIO35 --> 11
BI1  --> GPIO32 --> 12
BI2  --> GPIO33 --> 13

Sensor TCRT5000

OUT1 --> GPIO15 --> ADC2_3 --> A13
OUT2 --> GPIO14 --> ADC2_2 --> A16
OUT3 --> GPIO12 -->  ADC2_1 --> A15
OUT4 --> GPIO4 -->  ADC2_0 --> A10
OUT5 --> GPIO13 --> ADC2_4 --> A14

---

Alimentación:

• voltaje independiente motores,
• voltaje independiente camara,
• voltaje arduino.

---
