Cluster Raspberry y Orange pi
Pruebas de creación de un grupo de clusters con raspberry pi y orange pi
ToDo
- Diseño Soporte.
- Instalación Hardware y cableado
- Instalación Sistema operativo
- Configuración de red
- Pruebas de red
- Backup de sistema operativo con dd
- Instalacion Hadoop
- Pruebas Hadoop
- Instalacion Spark
- Pruebas de Spark
Maquinas
| Maquina | Descripcion | usuario | ip | host |
|---|---|---|---|---|
| mdc_mq1 | RaspberryPi 3 | mdchaparror | 192.168.1.105 | mdc_mq1 |
| mdc_mq2 | RaspberryPi 2 | mdchaparror | 192.168.1.171 | cluster_slave2 |
| mdc_mq3 | OrangePi PC | mdchaparror | 192.168.1.172 | cluster_master |
| mdc_mq4 | OrangePi PC | mdchaparror | 192.168.1.173 | cluster_slave1 |
sudo nano /etc/hosts
192.168.1.172 clustermaster
192.168.1.173 cluster_slave1
192.168.1.171 cluster_slave2

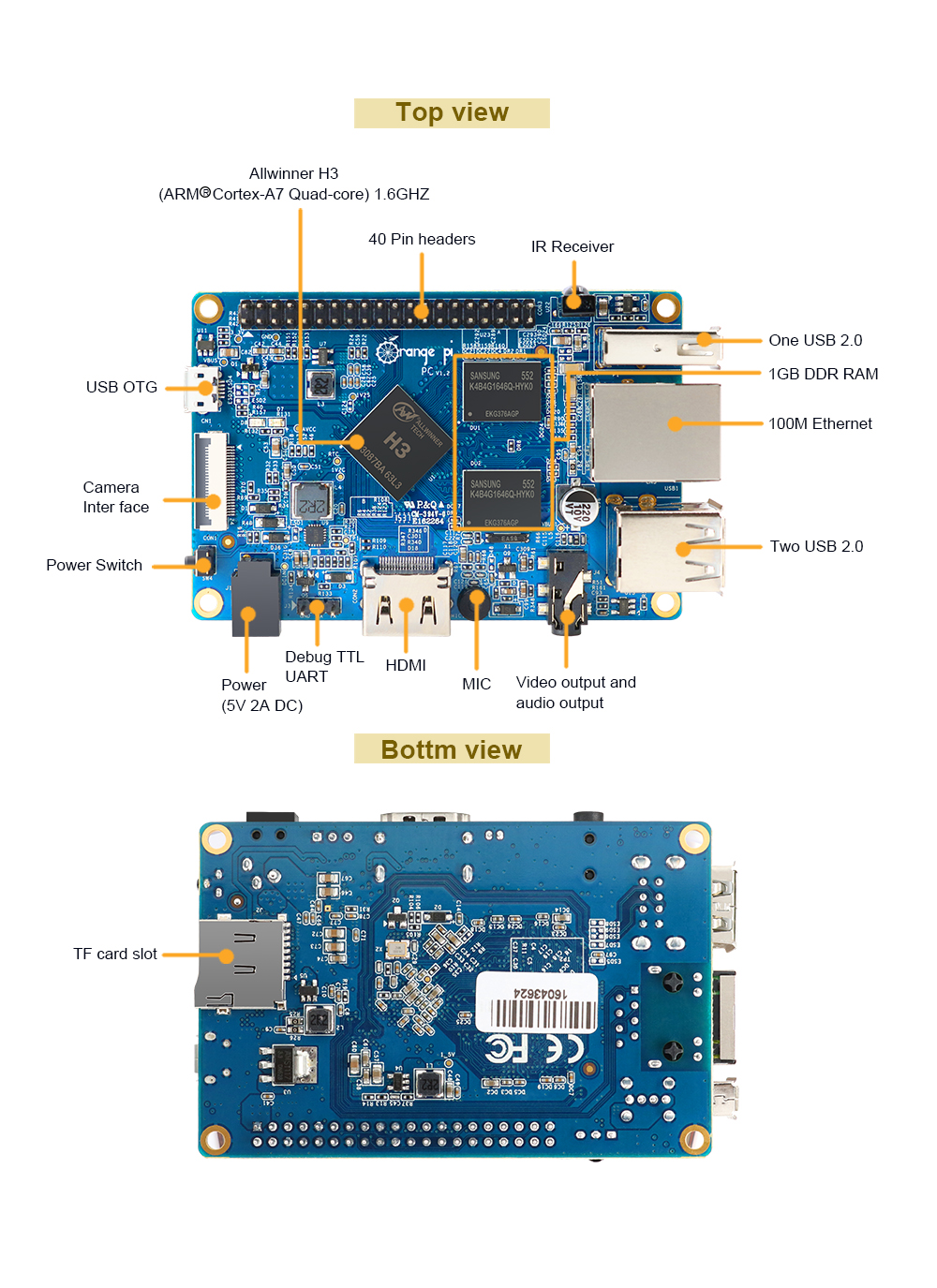

Especificación OrangePi PC
| Hardware specification | Orange Pi PC |
|---|---|
| CPU | H3 Quad-core Cortex-A7 H.265/HEVC 4K |
| GPU | + Mali400MP2 GPU @600MHz + Supports OpenGL ES 2.0 |
| Memory (SDRAM) | 1GB DDR3 (shared with GPU) |
| Onboard Storage | TF card (Max. 32GB) / MMC card slot |
| Onboard Network | 10/100M Ethernet RJ45 |
| Video Input | A CSI input connector Camera:
|
| Audio Input | MIC |
| Video Outputs |
|
| Audio Output | 3.5 mm Jack and HDMI |
| Power Source | DC input can supply power, but USB OTG input don’t supply power |
| USB 2.0 Ports | Three USB 2.0 HOST, one USB 2.0 OTG |
| Buttons | Power Button(SW4) |
| Low-level peripherals | 40 Pins Header |
| GPIO(1x3) pin | UART, ground. |
| LED | Power led & Status led |
| Key | IR input, POWER |
| Supported OS | Android Ubuntu, Debian Image |
| Interface definition | |
| Product size | 85 mm × 55mm |
| Weight | 38g |
Especificación RaspberryPI 3 modelo B
- Chipset Broadcom BCM2837 a 1,2 GHz ARM Cortex-A53 de 64 bits y cuatro núcleos
- LAN inalámbrica 802.11 b/g/n
- Bluetooth 4.1 (Classic y Low Energy)
- Coprocesador multimedia de doble núcleo Videocore IV
- Memoria LPDDR2 de 1 GB
- Compatible con todas las últimas distribuciones de ARM GNU/Linux y Windows 10 IoT
- Conector micro USB para fuente de alimentación de 2,5 A
- 1 puerto Ethernet 10/100
- 1 conector de vídeo/audio HDMI
- 1 conector de vídeo/audio RCA
- 1 conector de cámara CSI
- 4 x puertos USB 2.0
- 40 pines GPIO
- Antena de chip
- Conector de pantalla DSI
- Dimensiones: 85 x 56 x 17 mm
Especificación RaspberryPI 2 modelo B
- A 900MHz quad-core ARM Cortex-A7 CPU
- 1GB RAM
- 100 Base Ethernet
- 4 USB ports
- 40 GPIO pins
- Full HDMI port
- Combined 3.5mm audio jack and composite video
- Camera interface (CSI)
- Display interface (DSI)
- VideoCore IV 3D graphics core

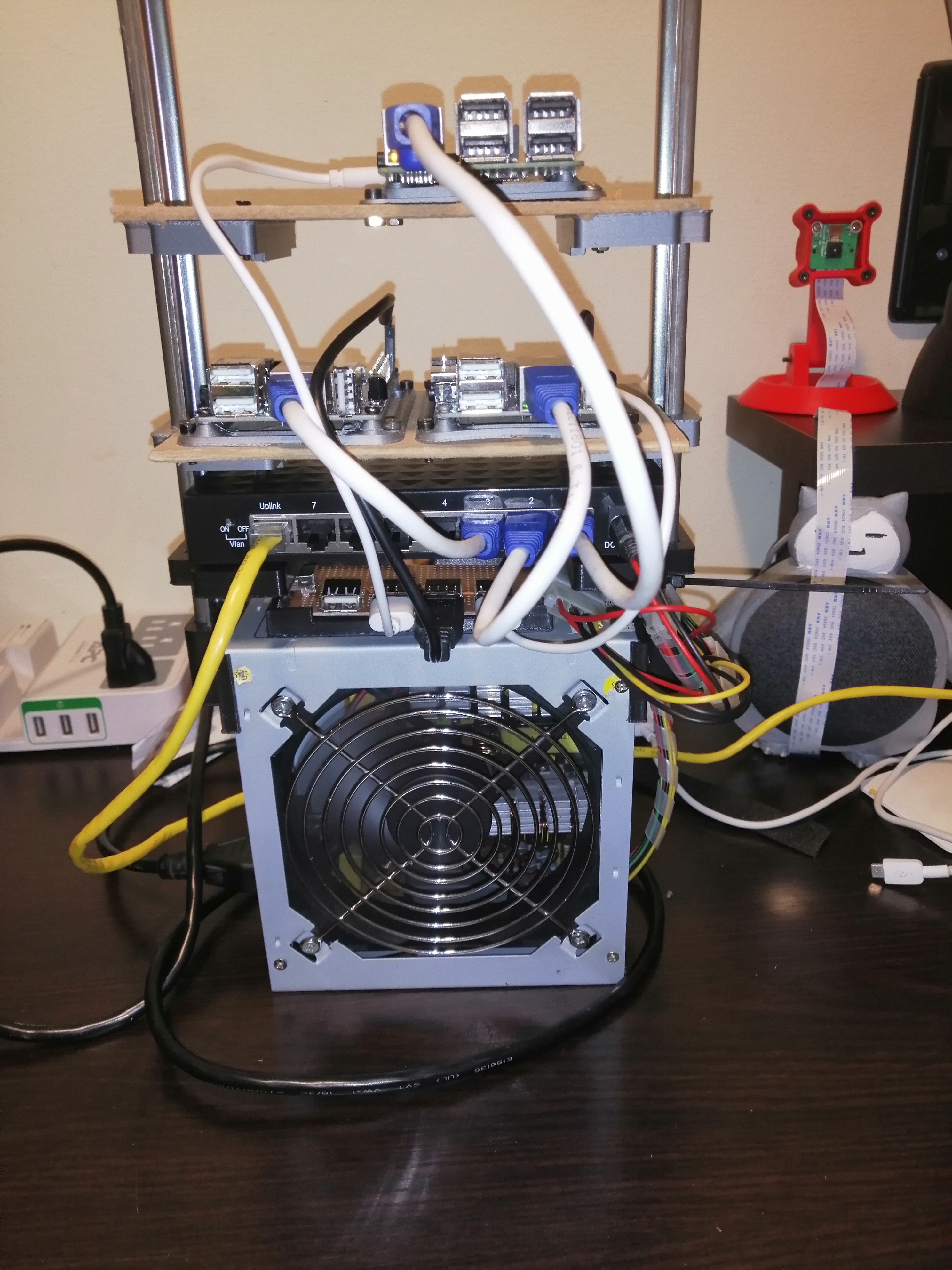

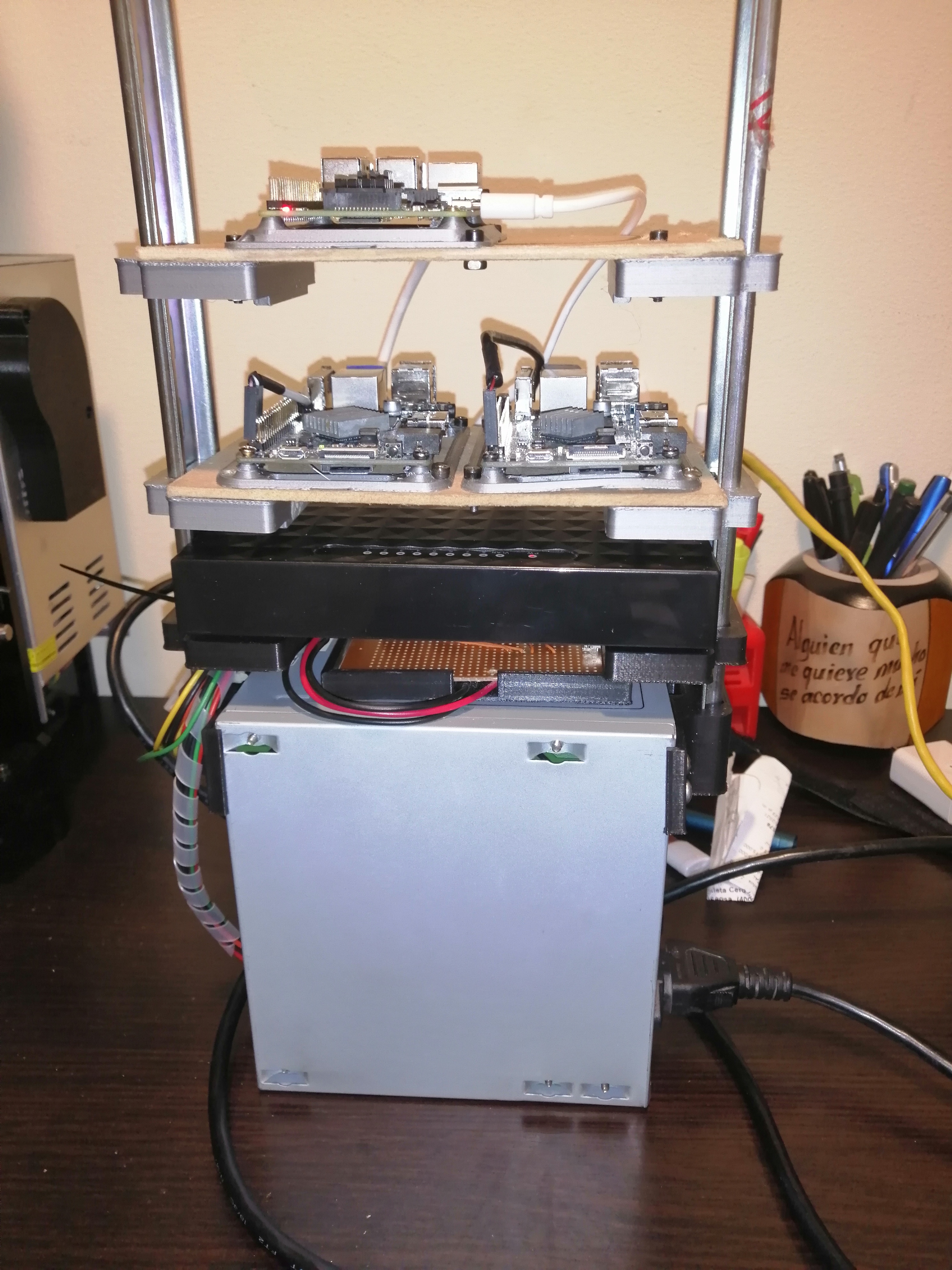

Fotos

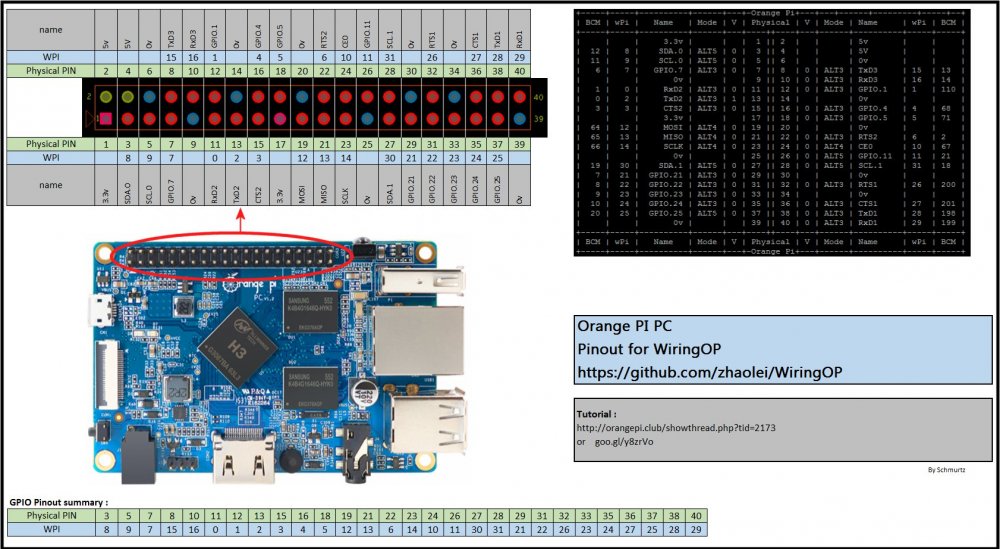

Pinout
Referencias
http://www.orangepi.org/orangepipc/
https://www.armbian.com/orange-pi-pc/
http://bailiwick.io/2015/07/07/create-your-own-apache-spark-cluster-using-raspberry-pi-2/
